BP3-13-N4E08-35C24
NVMe混合扩展硬盘背板
更少的缓冲 ｜ 更快的速率
产品概述
支持
国产化&非国产化
全 平 台
风扇自动调速固件在线升级
适配主流硬盘、线缆、板卡 布局和散热超行业标准优化
SGPIO & I² C 管理信号接口
满足NVMe/SAS/SATA硬盘LED管理和BMC通讯
4U24盘位
NVMe
混合扩展硬盘背板
支持 3.5" / 2.5"
NVMe/SAS/SATA硬盘
标准SFF规范设计开发
适合
主流混闪和通用服务器
分布式系统｜大数据｜云服务等场景
覆盖
互联网｜金融｜政府｜交通｜院校
等 多 种 行 业
产品特性
全平台兼容
主流兼容列表
风扇自动调速
系统散热优化
固件在线升级
系统布局优化
BMC兼容适配
BOM优化管理
技术规格
类型
NVMe硬盘背板
系列
规格
3.5" / 2.5" 4U24
盘位
24盘位
速率
PCIe 4.0 16GT/s & SAS 3.0 12Gb/s
硬盘接口
SFF-8639*8 & SFF-8482*16
上行接口（PCIe）
Slimline SFF-8654 x8*4（遵循SFF-9402 R1.1规范）
上行接口（SAS）
MiniSAS HD SFF-8643 x4*2（遵循SFF-9402 R1.1规范）
电源接口
CPU8PIN *2 / D4PIN *5
风扇接口
FAN4PIN风扇*4（支持监控）
管理信号
● 支持SGPIO（SAS/SATA硬盘LED）
● 支持I2C*2（BMC通讯、硬盘管理、在线升级、风扇控制）
扩展芯片
Broadcom 35x系列
通风孔面积
26.00%
重量
467.0g
硬盘LED
● Activity 蓝灯（13客户定制规范）
● Status 红绿双色灯 （13客户定制规范）
● 全平台兼容 ● 风扇自动调速 ● 固件在线升级 ● BMC兼容适配
● 主流兼容列表 ● 系统散热优化 ● 系统布局优化 ● BOM优化管理
产品编号
2022024011
下行接口（SAS）
MiniSAS HD SFF-8643 x4*1（遵循SFF-9402 R1.1规范）
文件下载
产品彩页
规格书
前视图与后视图
FRONT VIEW
前视图

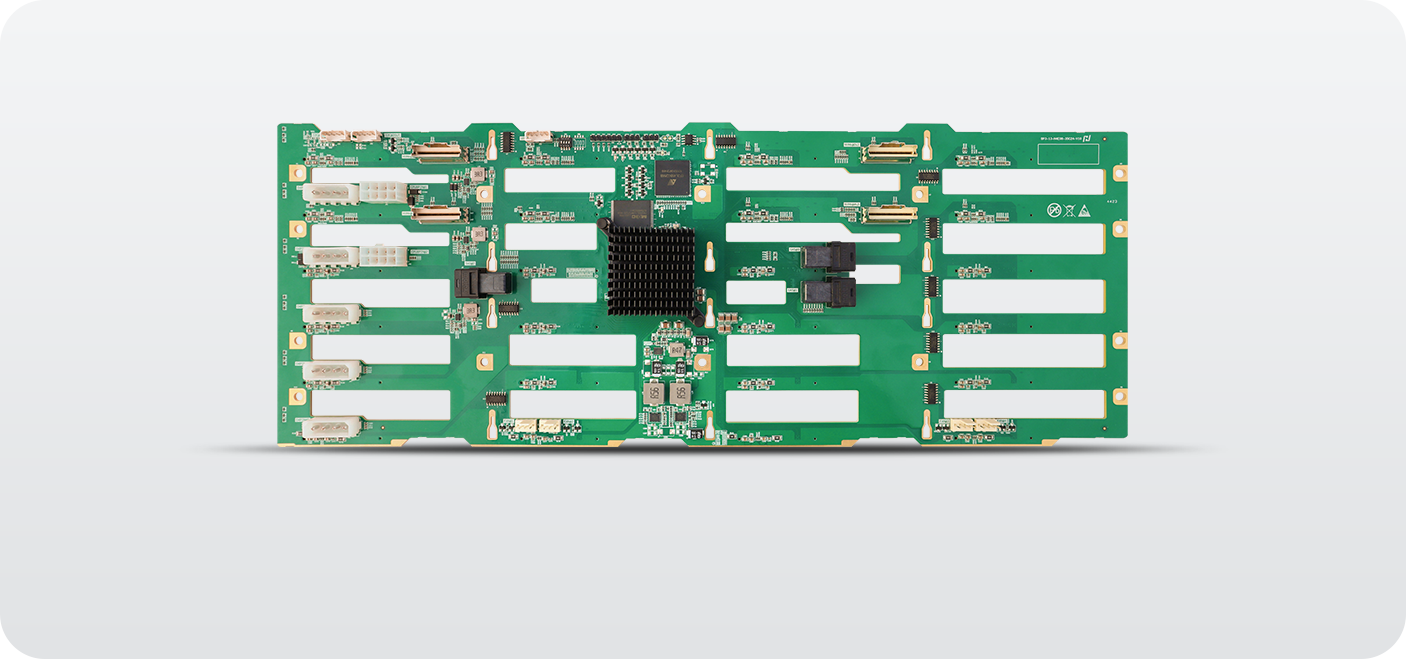

REAR VIEW
后视图
