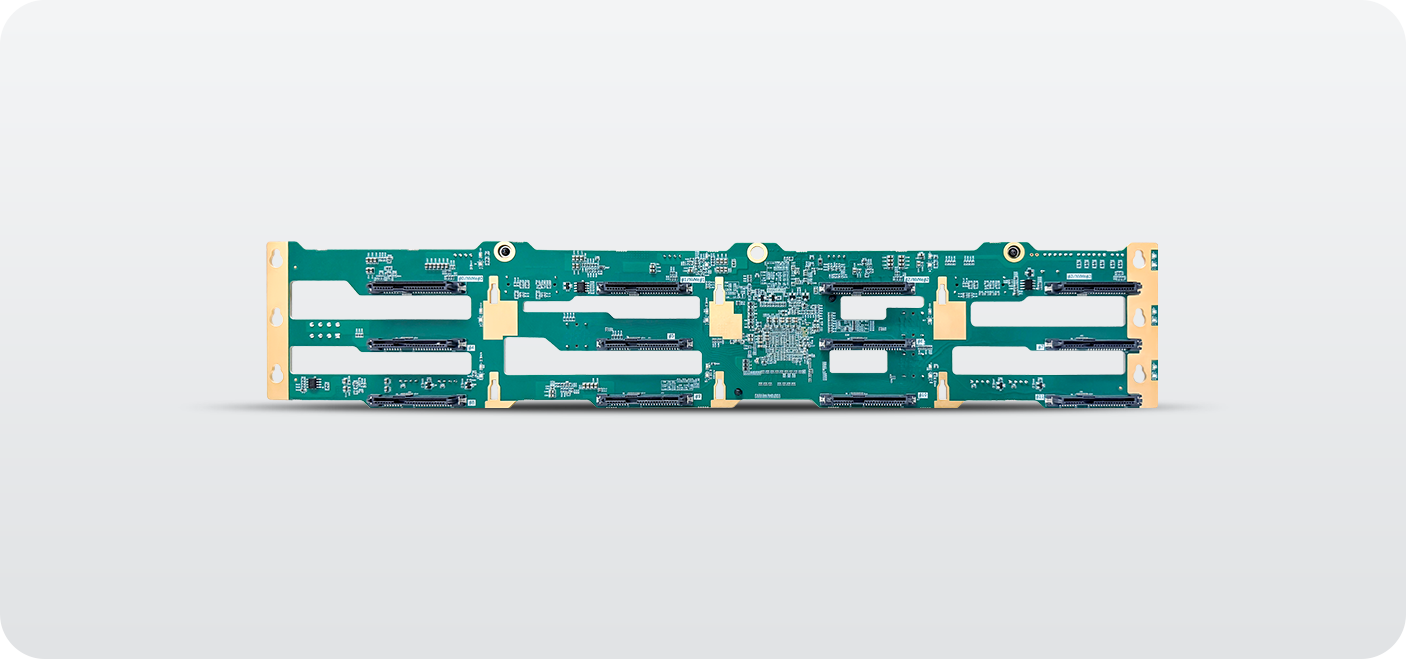

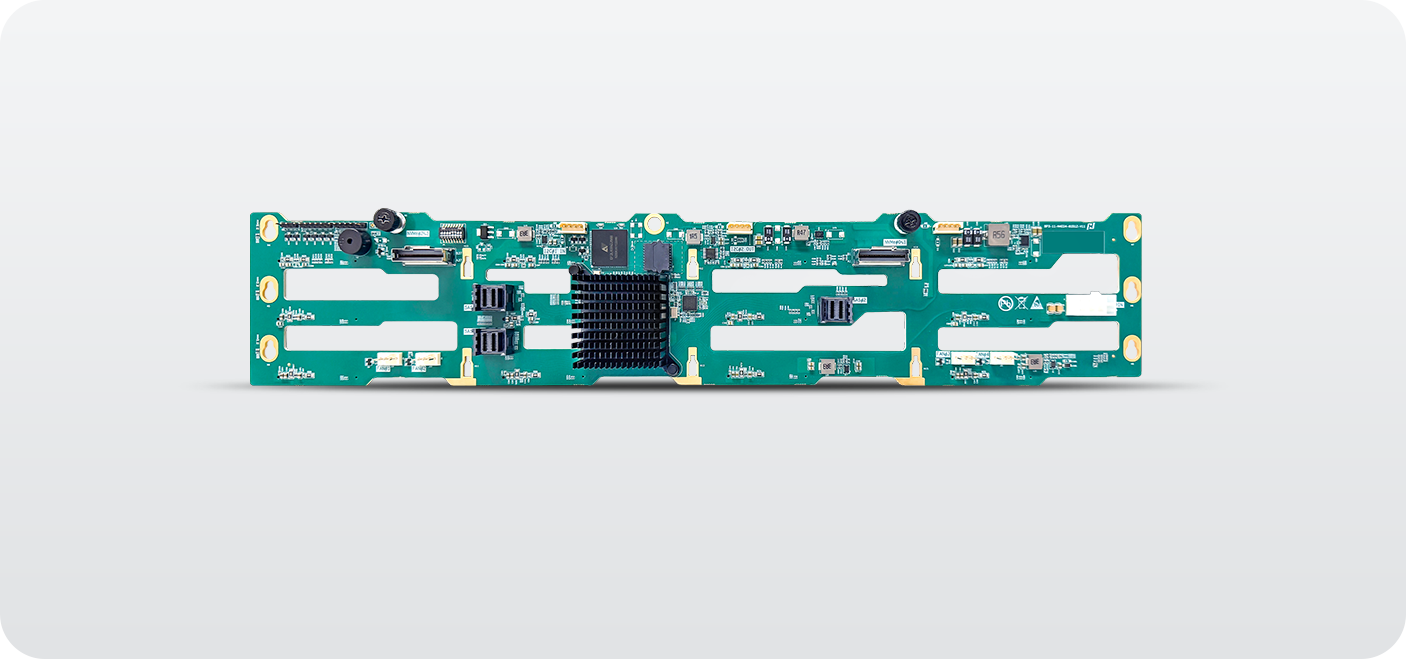

BP3-11-N4E04-81B12

支持全平台

固件在线升级

B M C 管 理

适配主流硬盘、线缆、板卡
布局和散热超行业标准优化

支持

SGPIO & I² C 管理信号接口

满足NVMe/SAS/SATA硬盘LED管理

2U12盘位

NVMe

混合扩展硬盘背板

支持 3.5" / 2.5"

NVMe/SAS/SATA硬盘

标准SFF规范设计开发

适合

主流混闪和通用服务器

分布式系统｜大数据｜云服务等场景

覆盖

互联网｜金融｜政府｜交通｜院校

等         多          种          行         业

业界首款100%全国产

SAS 12Gb/s Expander芯片服务器硬盘背板

全物料板材国产化

风扇自动调速

全平台兼容

固件在线升级

BMC兼容适配

主流兼容列表

系统散热优化

系统布局优化

BOM优化管理

类型

100%全国产化NVMe硬盘背板

系列

NVMe混合扩展硬盘背板

规格

3.5" / 2.5" 2U12

盘位

12盘位

速率

PCIe 4.0 16GT/s & SAS 3.0 12Gb/s

硬盘接口

SFF-8639*4 & SFF-8482*8

上行接口（PCIe）

Slimline SFF-8654 x8*2（遵循SFF-9402 R1.1规范）

上行接口（SAS）

MiniSAS HD SFF-8643 x4*3（遵循SFF-9402 R1.1规范）

电源接口

CPU 8PIN *1

风扇接口

FAN4PIN风扇*4（支持监控）

管理信号

● 支持SGPIO（SAS/SATA硬盘LED）

● 支持I2C*2（BMC通讯、硬盘管理、在线升级、风扇控制）

扩展芯片

STARS 81xx系列芯片

通风孔面积

24.50%

重量

253.2g

硬盘LED

● 绿灯 Activity（遵循SFF-8489规范）

● 蓝灯 Locate 红灯 Fail（双色灯）（遵循SFF-8489规范）

产品特性

● 全平台兼容              ● 风扇自动调速          ● 固件在线升级         ● BMC兼容适配

● 主流兼容列表         ● 系统散热优化          ● 系统布局优化         ● BOM优化管理

产品编号

2022024009
