BP2-02-N4E08-S3B08

支持

全       平       台

风扇自动调速固件在线升级

适配主流硬盘、线缆、板卡
布局和散热超行业标准优化

支持

SGPIO & I² C 管理信号接口

满足NVMe/SAS/SATA硬盘LED管理和BMC通讯

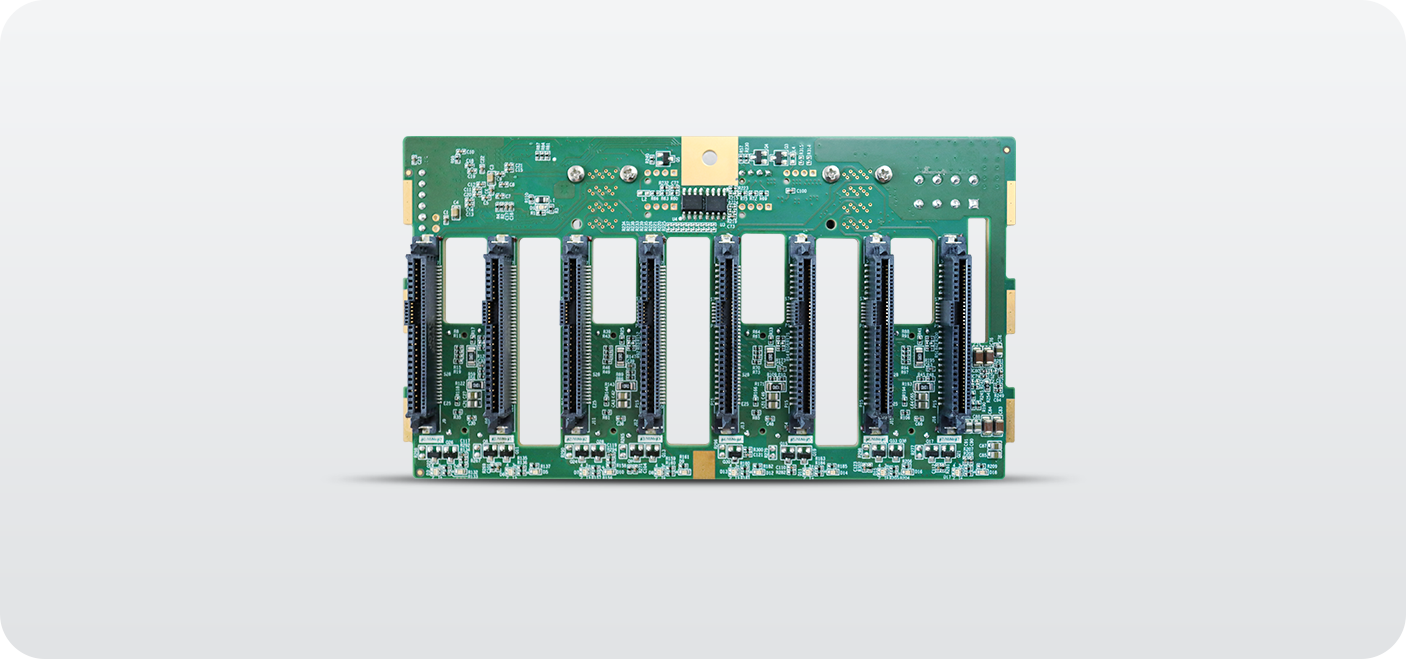

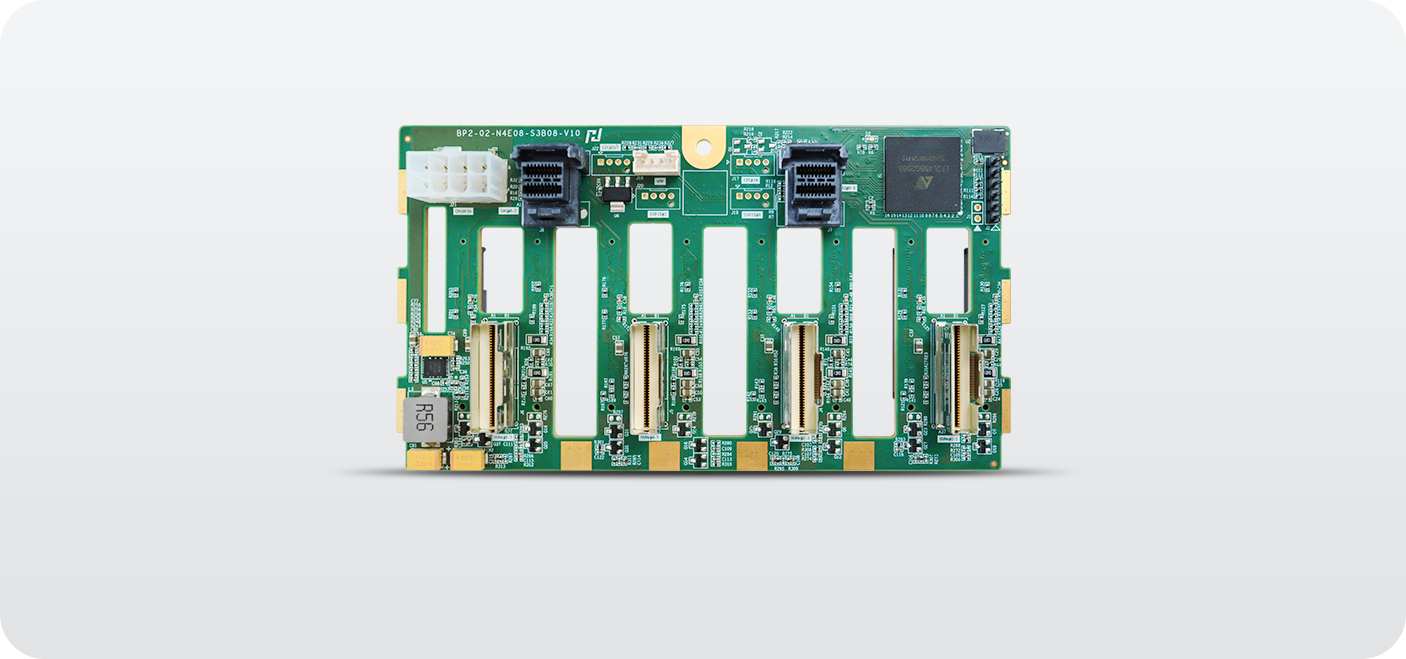

2U8盘位

NVMe

混合直连硬盘背板

支持 3.5" / 2.5"

NVMe/SAS/SATA硬盘

标准SFF规范设计开发

适合

主流混闪和通用服务器

分布式系统｜大数据｜云服务等场景

覆盖

互联网｜金融｜政府｜交通｜院校

等         多          种          行         业

全平台兼容

主流兼容列表

系统散热优化

固件在线升级

系统布局优化

BMC兼容适配

类型

NVMe硬盘背板

系列

NVMe混合直连硬盘背板

规格

3.5" / 2.5" 2U8

盘位

8盘位

速率

PCIe 4.0 16GT/s & SAS 3.0 12Gb/s

硬盘接口

SFF-8639*8

上行接口（PCIe）

Slimline x8 SFF-8654 8i*4（遵循SFF-9402 R1.1规范）

上行接口（SAS）

MiniSAS HD SFF-8643 4i*3（遵循SFF-9402 R1.1规范）

电源接口

CPU 8PIN 12V*1

管理信号

● 支持SGPIO（SAS/SATA硬盘LED）

● 支持I2C*2（NVMe U.2硬盘LED&BMC通讯）

通风孔面积

21.00%

重量

271.4g

硬盘LED

● 绿灯 Activity（SFF-8489规范）

● 蓝灯 Locate 红灯 Fail（双色灯）（SFF-8489规范）

产品特性

● 全平台兼容             ● 固件在线升级         ● BMC兼容适配

● 主流兼容列表         ● 系统散热优化         ● 系统布局优化

产品编号

2022014003
