PE-SW-G516L11

产品概述

​​​​​​​最业界首款100%全国产PCle5.0 Switch芯片板卡，全物料板材国产化

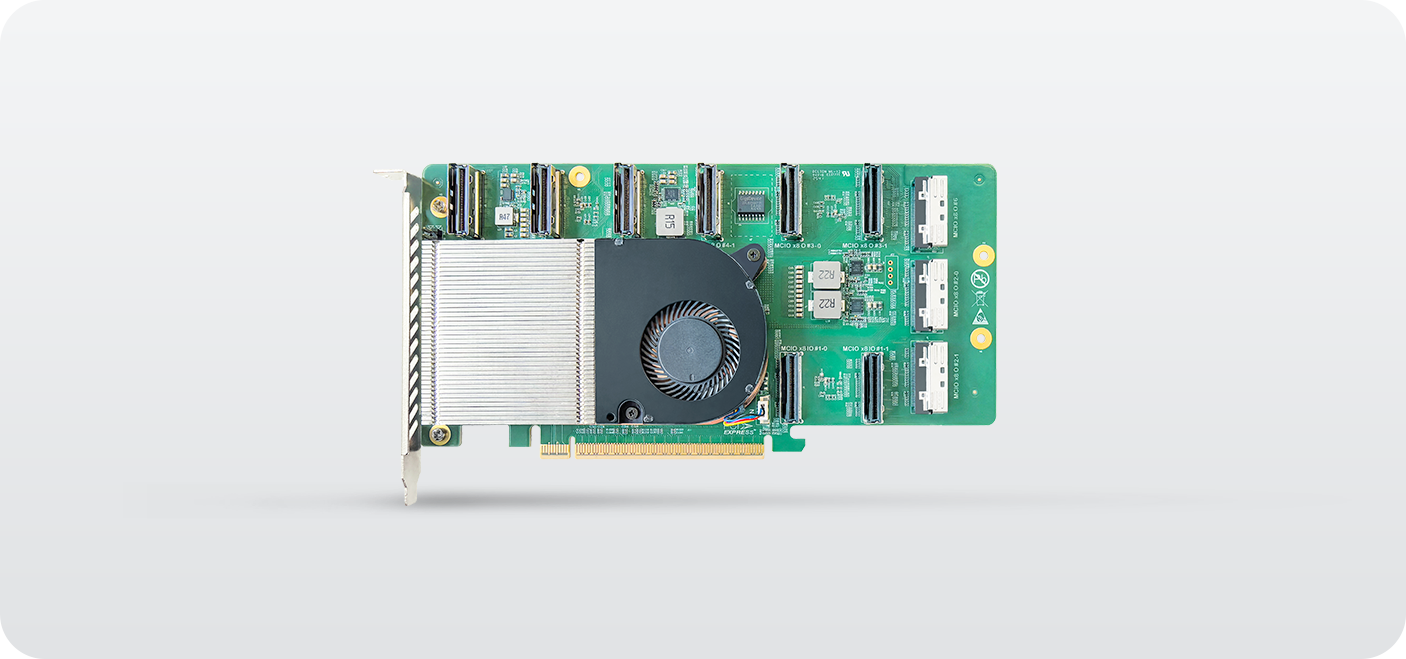

全高单宽PCIe5.0板卡

支持x16 PCle 5.0主机连接，可支持上行x32

支持扩展最多22个x4、44个x2 NVMe SSD，支持扩展最多5个x16 GPU

支持I2C管理信号接口，硬盘在位/复位，背板参数信息

支持全平台兼容、暴力热插拔、协议向下兼容、速率自动协商、NTB功能、Peer2Peer传输

适合主流全闪和混闪服务器，分布式系统，云计算、大数据，云服务等场景

覆盖电信、金融、政府、交通、院校等行业

支持暴力热插拔

全平台兼容

支持NTB功能

支持ACS功能

支持NT模式

支持Basic模式

支持Peer2Peer传输

类型

100%全国产化PCIe 5.0 Switch板卡

系列

PCIe Switch板卡

芯片

STARS 63104芯片

尺寸（长x高x厚）

216.7mm*111.1mm*17.97mm

速率

PCIe 5.0 32GT/s

连接器

MCIO x8 * 8（立式）/ MCIO x8 * 3（卧式）

主机接口

PCIe 5.0 x16

MTBF

>100000小时 40°C环境

工作环境温度

5°C~40°C

工作环境湿度

10%~90% R.H.

工作电压

+12V ±8%；3.3V ±9%

典型功耗

52W

重量

431g

产品特性

● 支持暴力热插拔                      ● 支持协议向下兼容                     ● 支持速率自动协商

● 支持Lane Reversal                 ● 支持Polarity Inversion             ● 支持PCle Error Handing  ● 支持AER                                 ● 支持SRNS                                 ● 支持SRIS

● 支持低功耗，ASPM               ● PCLPM支持L1                          ● 支持NPEM

● 支持MPS最大512Bvtes         ● 支持DPC                                   ● 支持ACS

产品编号

2022115001

贮存环境温度

-40°C~70°C

贮存环境湿度

10%~93% R.H.
