PE-SW-11-G416H4
PCIe 4.0 Switch 板卡
100%全国产 ｜ 全平台兼容
产品概述
支持
全平台兼容
暴力热插拔
协议向下兼容
速率自动协商
N T B 功 能
Peer2Peer传输
支持x16 PCIe 4.0主机连接
并支持扩展最多
8个 x4、16个 x2 NVMe SSD连接
标准半长
半高单宽
PCIe板卡
支持 I² C管理信号接口
硬盘在位/复位｜背板参数信息
适合
主流混闪和通用服务器
分布式系统｜大数据｜云服务等场景
覆盖
互联网｜金融｜政府｜交通｜院校
等 多 种 行 业
业界首款
100%全国产PCIe 4.0 Switch芯片板卡
全物料板材国产化
产品特性
支持暴力热插拔
支持NTB功能
支持ACS功能
支持GDMA功能
支持PCIe带内信息
管理
支持非阻塞交换的 Crossbar结构
支持NT模式
支持Basic模式
支持Peer2Peer传输
技术规格
类型
100%全国产化PCIe 4.0 Switch板卡
系列
PCIe Switch板卡
芯片
STARS 62048芯片
尺寸（长x高x厚）
155mm*68.9mm*17.8mm
速率
PCIe 4.0 16GT/s
连接器
Slimline SFF-8654 x8*4
主机接口
PCIe 4.0 x16
MTBF
>100000小时 40°C环境
工作条件
0°C～55°C，5%～90%非冷凝
贮存条件
-20°C～85°C，5%至95%非冷凝
工作电压
+12V ±8%；3.3V ±9%
存储接口
PCIe (NVMe): x4, x2
典型功耗
21W
重量
115.8g
● 支持暴力热插拔 ● 支持协议向下兼容 ● 支持速率自动协商
● 支持Lane Reversal ● 支持Polarity Inversion ● 支持PCle Error Handing ● 支持AER ● 支持SRNS ● 支持SRIS
● 支持低功耗，ASPM ● PCLPM支持L1 ● 支持NPEM
● 支持MPS最大512Bvtes ● 支持DPC ● 支持ACS
产品编号
2022114001
随箱清单
标配全高挡片，附赠半高挡片、 固定螺丝1颗
文件下载
产品彩页
规格书
前视图与后视图

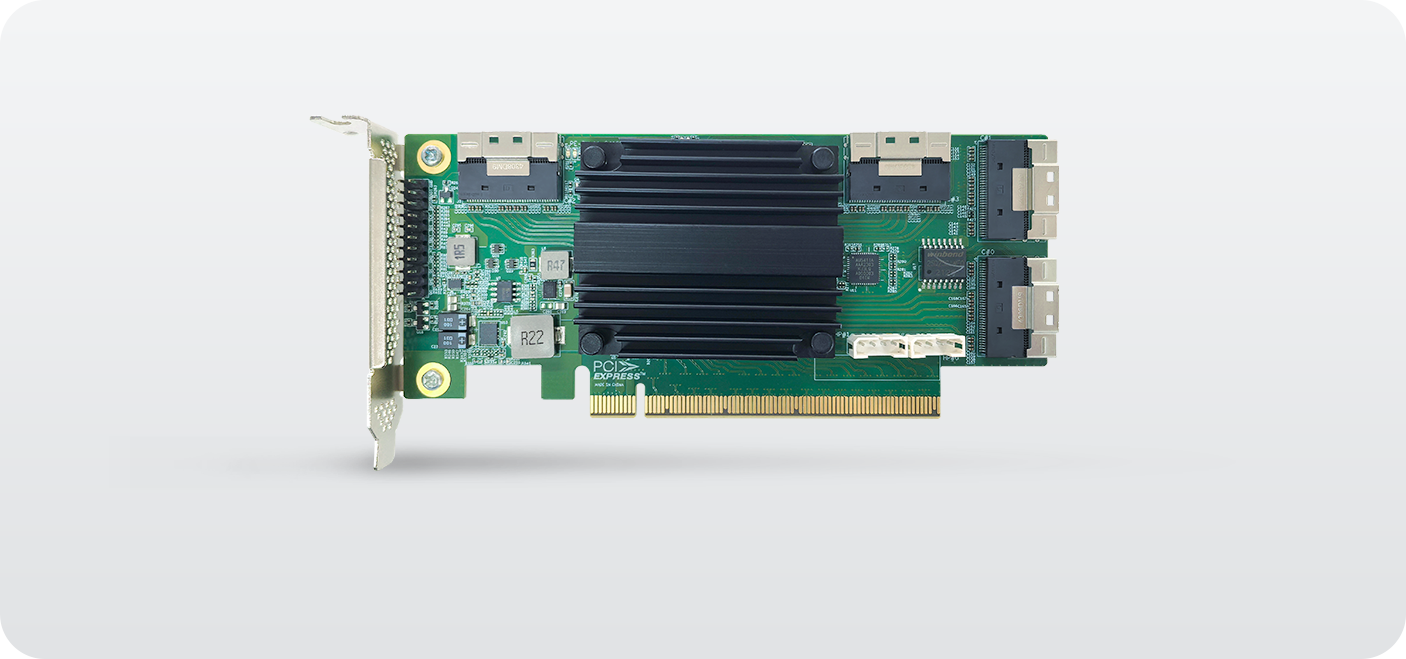

FRONT VIEW
前视图

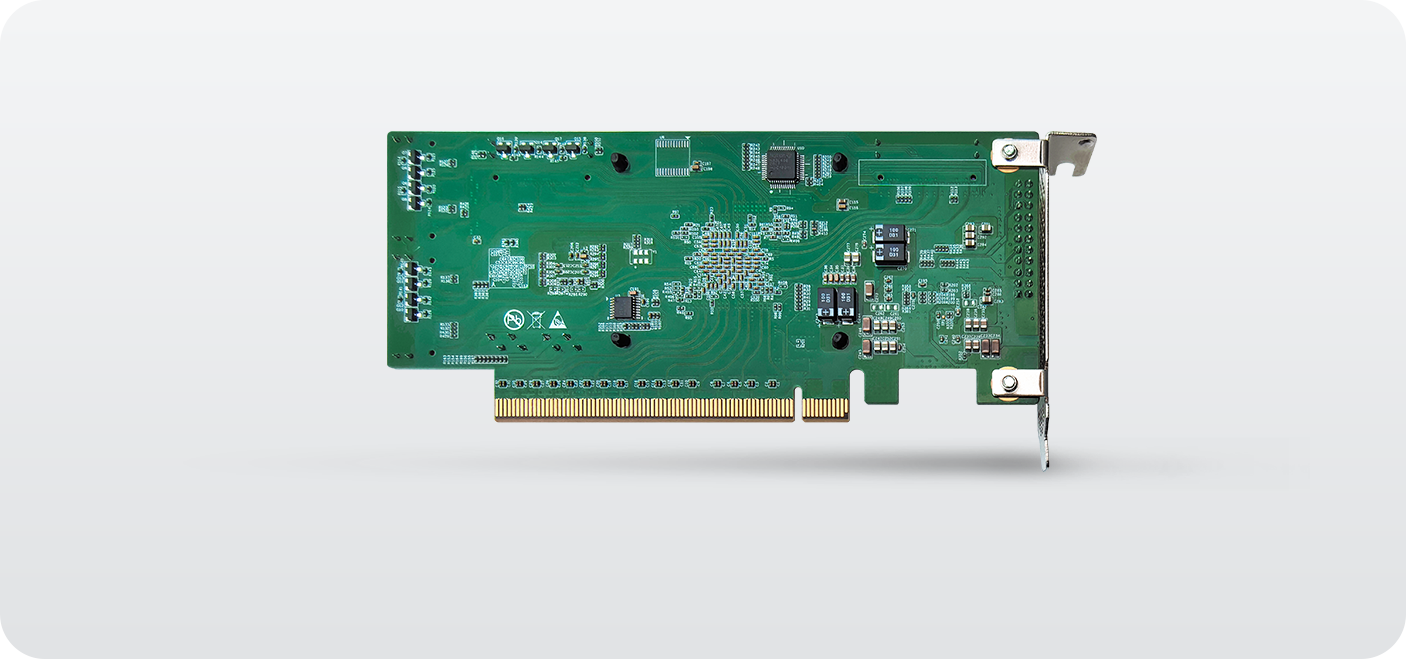

REAR VIEW
后视图
