BP2-19-81H24

支持

国产化&非国产化

全       平       台

风扇自动调速固件在线升级

适配主流硬盘、线缆、板卡
布局和散热超行业标准优化

支持

SGPIO & I² C 管理信号接口

满足SAS/SATA硬盘LED管理和BMC通讯

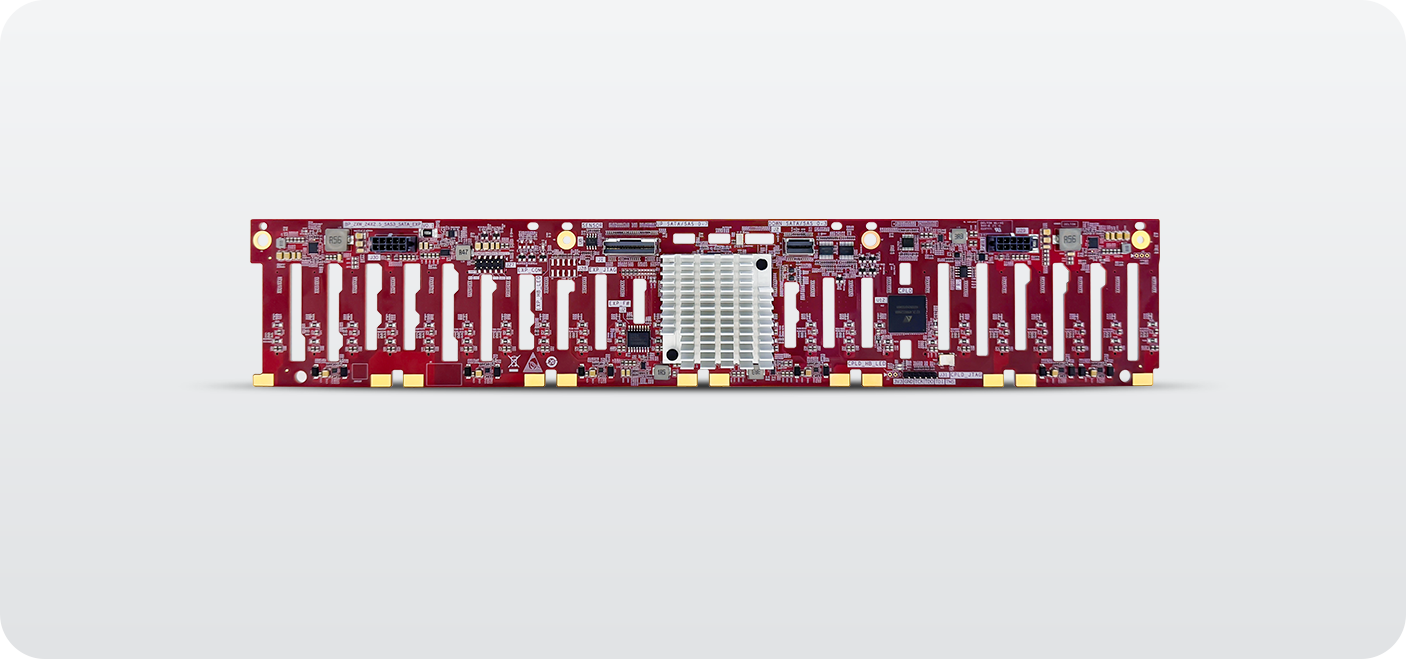

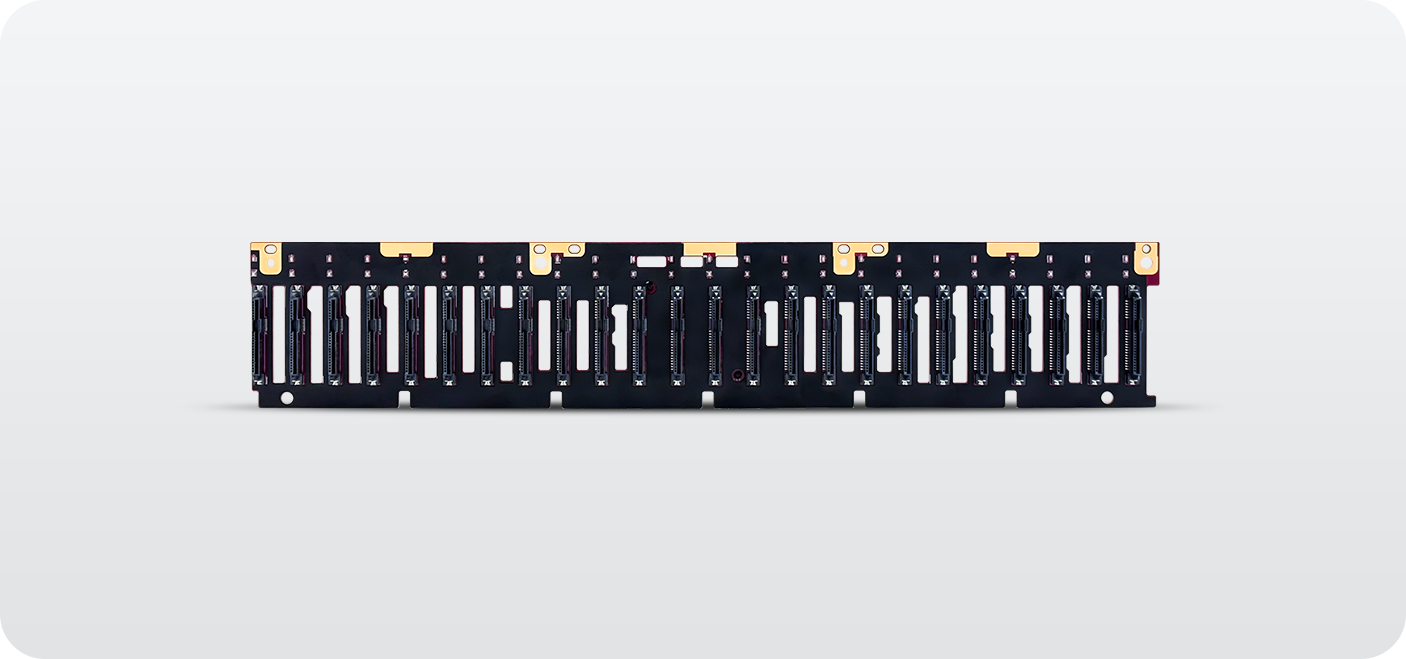

2U24盘位

S  A  S

扩展硬盘背板

支持2.5"

SAS/SATA硬盘

标准SFF规范设计开发

适合

分布式系统｜大数据｜云服务等场景

覆盖

互联网｜金融｜政府｜交通｜院校

等         多          种          行         业

全平台兼容

主流兼容列表

风扇自动调速

系统散热优化

固件在线升级

系统布局优化

BMC兼容适配

BOM优化管理

类型

SAS硬盘背板

系列

SAS扩展硬盘背板

规格

2.5" 2U24

盘位

24盘位

速率

SAS3 12G&SATA3 6G

硬盘接口

SFF-8482*24

上行接口（SAS）

MiniSAS HD SFF-8654 x8 *1

电源接口

10PIN *2

管理信号

● 支持SGPIO（SAS/SATA LED指示灯）

● 支持I2C*2（BMC通讯、硬盘管理、在线升级、风扇控制）

通风孔面积

15.00%

重量

288.8g

硬盘LED

● 绿灯 Activity

● 蓝灯 Locate 黄灯 Fail（双色灯）

产品特性

● 全平台兼容              ● 风扇自动调速          ● 固件在线升级         ● BMC兼容适配

● 主流兼容列表         ● 系统散热优化          ● 系统布局优化         ● BOM优化管理

产品编号

2022053010

下行接口（SAS）

MiniSAS HD SFF-8654 x4 *1
